Тема №3. Основи технічної графіки. Частина 1

Тема №3.
 Основи технічної графіки. Частина 1
А. Основні графічні документи
Креслення — графічний конструкторський документ, що виконаний за допомогою креслярських інструментів або спеціального програмного забезпечення та містить зображення деталі з відомостями, які необхідні для її виготовлення.
Креслення виконують на цупкому папері для креслення щільністю 140-200 г/м2. Тоді як офісний папір має щільність 65-80 г/м2. Навчальні креслення виконують переважно на розповсюдженому форматі А4. Розміри його 210х297 мм.
Зображення -  це контури деталі та її елементів, які розкривають форму та будову деталі. Для виготовлення необхідні розміри та написи (матеріал,  особливості тощо).

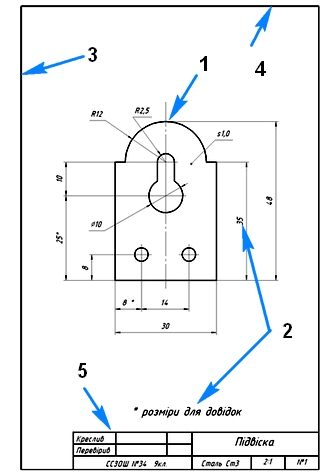

За допомогою кресленика (креслення) конструктор передає свій задум робітникові, а спеціаліст вивчає будову складних машин. На кресленні показане зображення деталі 1 та відомості для виготовлення 2.
Креслення має відповідне оформлення: рамку та основний напис. Рамка обмежує поле для виконання зображень на написів на аркуші для креслення. Зліва провідять лінію 3 на відстані 20мм від краю аркуша. З інших трьох сторін проводять лінії 4 на відстані 5 мм від країв аркуша.
В правому нижньому куті виконують спеціальну табличку 5 – основний напис.

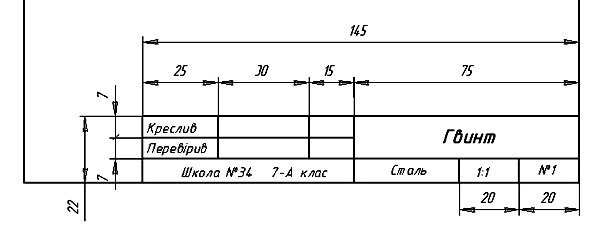

Розміри та заповнення на малюнку.
Пояснимо деякі моменти заповнення основного напису. 1:1 - масштаб, за яким виконане креслення. Що таке масштаб будемо розглядати трішки пізніше. №1 – порядковий номер креслення, якщо таких креслень декілька. Наприклад, завдання  або креслення деталі з відомостями для виготовлення містить 2 або більше аркушів.
Ескіз — креслення швидко виконане без дотримання масштабу та без креслярських інструментів і призначене для разового використання.
Ескізи необхідні для швидкої розробки форми деталі з розмірами та написами, виправленнями та доповненнями. Виконання ескізів суттєво економить час. На основі остаточних ескізів виконують креслення.
Б. Типи ліній.
Назва
Начертання
Призначення
Товщина
Суцільна товста основна (суцільна основна)

Лінії видимого контуру
s= 0,5 до 1,4мм
Штрихова

Лінії невидимого контуру
s/2 – s/3
Суцільна тонка
Розмірні, виносні, штрихові, побудови
s/2 – s/3
Штрихпунктирна тонка

Осьові та центрові лінії
s/2 – s/3
Штрихпунктирна з двома точками

Лінії згину на розгортках
s/2 – s/3
Суцільна хвиляста

Лінії обриву
s/2 – s/3
Товщина ліній одного типу повинна бути на кресленні однаковою. Наприклад, якщо суцільна товста основна має товщину 0,5мм, то решта ліній повинні мати товщину приблизно 0,25мм.

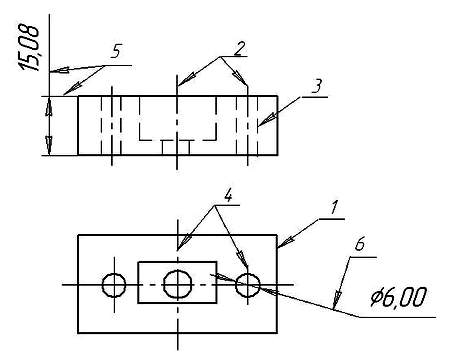

1-   суцільна товста основна лінія
2-   штрихпунктирна тонка (за призначенням осьова лінія, вісь симетрії та обертання)
3-   штрихова лінія (лінія невидимого контуру)
4-   штрихпунктирна тонка (центрова лінія показує центр кола та деталі)
5-   суцільна тонка (виносна лінія, розмірна лінія із стрілками та числом)
6-   суцільна тонка лінія (розмірна лінія)

На кресленні гайки суцільна тонка лінія має різні значення, які ми не розглядали раніше.

1-   позначення штрихування, штрихова лінія за призначенням
2- умовне позначення різьби (вивчатиметься пізніше)
