Тема №4. Основи технічної графіки. Частина 2. Нанесення розмірів

Тема №4.

Основи технічної графіки. Частина 2. Нанесення розмірів

1. Нанесення розмірів.

Розміри на креслениках позначають розмірними числами на роз­мірних  лініях.

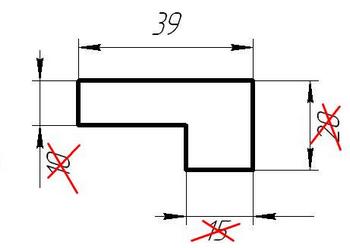

Розмір вказують лише один раз.

Межі вимірювання розміру вказують виносними лініями, які про­водять перпендикулярно до відрізка контуру зображення, розмір якого позначають. Розмірні лінії проводять паралельно до тих від­різків, розміри яких визначають.

Розмірну лінію з обох боків обмежують стрілками. Стрілка гостра і має орієнтовну довжину 2,5-3,5 мм. У межах крес­леника стрілки повинні бути приблизно однаковими, незалежно від довжини розмірної лінії.

Взаємне розміщення виносних і розмірних ліній має бути таким, щоб вони разом з відрізком, що вимірюється, утворювали прямокут­ник. Бажано, щоб виносні та розмірні лінії не перетиналися.

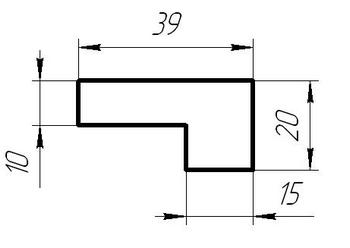

Розмірне число висотою 3,5 або 5 мм наносять над розмірною лінією ближче до її се­редини, якщо лінія розташована горизонтально або похило. Ліво­руч від середини, якщо лінія розташована вертикально. Лінійні роз­міри, які позначають величини прямолінійних елементів предмета (довжину, ширину, товщину), подають у міліметрах, але позначення одиниці вимірювання не вказують.

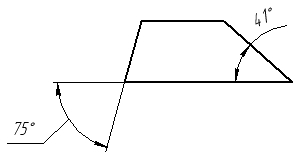

Кутові розміри (розміри кутів) указують умовними позначен­нями на креслениках у градусах. Виносні лінії кутового розміру є продовженням сторін вимірюваного кута, а розмірну лінію прово­дять у вигляді дуги кола із центром у вершині кута.

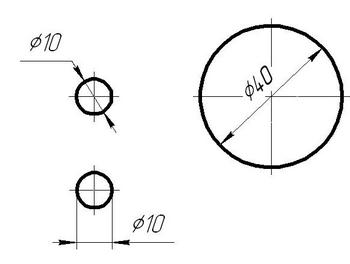

Про розміри округлих частин предметів (круглі отвори) свідчать їх діаметри. Для позначення діаметра перед розмірним числом нано­сять умовний знак Ø. Розмір діаметра пишуть над розмірною лінією усередині кола або за його межами. На рисунку показані різні варіанти нанесення діаметра кола. Це залежить від розміру кола, зручності нанесення та читання розміру.

Якщо однакових отворів декілька то виконують запис типу: 3 отв. Ø5.

Вказують відстані від краю деталі до центра отвору, а не до кола.

На циліндричних елементах деталі вказують розмірне число із значком діаметра.



Заокруглені частини предметів позначають радіусами, перед розмірним числом наносять умовний знак у вигля­ді літери R, висота якої повинна дорівнювати висоті розмірного числа. Товщину плоскої деталі позначають малою літерою s.

Увага!

Значком діаметра показують лише циліндричні та конічні отвори, елементи деталей з частиною кола більш ніж 1\2.

Значком R показують округлення, радіусні вирізи з 1\2 частини кола або менше.

Розміри квадрата позначають з нанесенням розмірів однієї із сторін та значком квадрата.

2.   Масштаб.

Масштаб – це відношення лінійних розмірів зображення предмета до дійсних розмірів предмета.

Масштаби зменшення:

1:2

1:2,5

1:4

1:5

1:10 та інші, які утворюються множенням на 10 (1:20).

Натуральна величина: 1:1

Масштаби збільшення:

2:1

2,5:1

4:1

5:1

10:1 та інші, які утворюються множенням на 10 (20:1).

Масштабу зменшення або збільшення в 3 рази немає. На число 3 незручно ділити більшість значень розмірних чисел.

Увага!

Значення розмірних чисел не змінюється, змінюється (масштабується) лише зображення.



Завдання.

Накресліть по клітинках у зошиті в клітинку плоску деталь та нанесіть розміри.

Пам'ятайте, що розмір вказується лише один раз. Розмірні ліній, по можливості, мають не перетинатися. Відстані від розмірних ліній до контуру деталі мають бути приблизно однакові. Ближче до контуру деталі наносять менші розміри.
