Тема №1. Типові та спеціальні деталі. З'єднання деталей

Тема №1.
Типові та спеціальні деталі. З'єднання деталей

Виріб може складатися з найпростіших частин, які називають деталями. Кожну з них не можна поділити на частини або розібрати, не зруйнувавши.

Деталь – це виріб, виготовлений з одного шматка матеріалу без застосування складальних операцій.



Усі деталі, які використовуються у техніці, поділяються на дві групи:

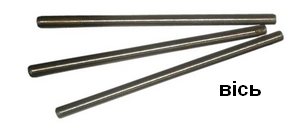

1.    деталі, які широко використовуються у різних машинах, – типові

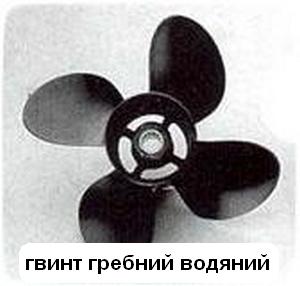

2.    деталі, які використовуються лише в окремих виробах, – спеціальні , або оригінальні, яких , як правило, немає в інших виробах (повітряний гвинт літака, гребний гвинт катера, ланцюгова передача гірського велосипеда тощо.)



З'єднання деталей.Для зображення з'єднань деталей та зв'язків між ними на схемах використовують спрощені зображення – умовні позначення.

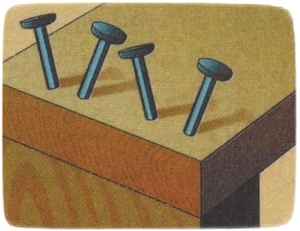

Щоб скласти будь-який виріб з деталей, їх потрібно певним чи­ном з'єднати між собою. Для цього застосовують різноманітні види з'єднань. Дерев'яні деталі з'єднують цвяхами та шурупами або склеюють.

Пластмасові деталі склеюють, зварюють, з'єднують допоміж­ними кріпильними деталями. Частини виробів з тонкого листового металу з'єднують паянням або заклепками. Металеві частини меха­нізмів і машин з'єднують кріпильними деталями.

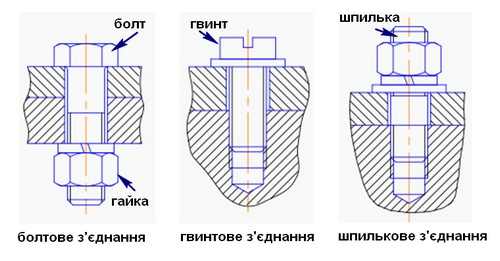

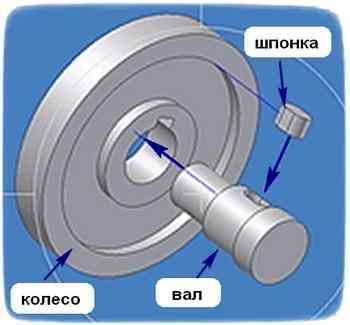

З'єднання, які можна багаторазово складати і розбирати без пошкодження їх елементів називаються роз'ємними: болтові, гвинтові, шпилькові, шпонкові тощо.

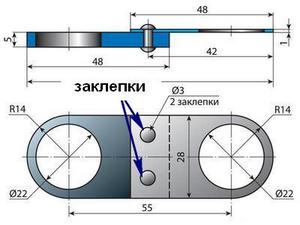

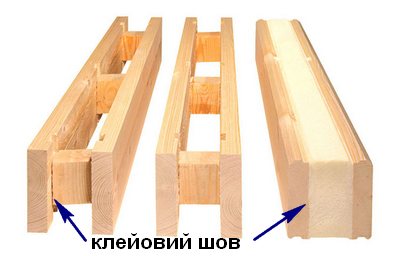

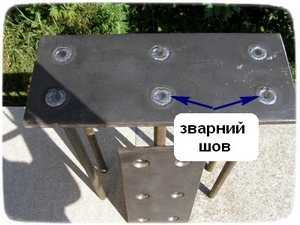

З'єднання, які можна розібрати тільки зруйнувавши їх називають нероз'ємними: заклепкові, зварні, клеєні тощо.
