Тема №6. ПИЛЯННЯ ДЕРЕВИНИ

Тема №6.
ПИЛЯННЯ ДЕРЕВИНИ


Пиляння деревини виконують широкими столярними або натягнутими ножівками. В широких ножівках великі зубці, тому ними слід розпилювати широкі дошки або великі пиломатеріали.  Найчастіше використовують ножівки для поперечного пиляння. Зубчики в них симетричні трикутники.



Сусідні зубчики мають бути відхилені в протилежні сторони. Відгинання зубців ножівки називають розводом ножівки. Він забезпечує вільний рух ножівки в прорізі (пропилі).

Дрібні зуби мають натягнуті ножівки. Інколи слід використовувати навіть ножівки по металу. Тоді розріз буде без сколів.

Тема №5. Вимірювальний та розмічальний інструмент. Припуск на обробку.

Тема №5.

Вимірювальний та розмічальний інструмент. Припуск на обробку.

Нанесення рисок виконують олівцем. Прямі лінії проводять за допомогою лінійки.



Тема №4. Основи технічної графіки. Частина 2. Нанесення розмірів

Тема №4.

Основи технічної графіки. Частина 2. Нанесення розмірів

1. Нанесення розмірів.

Розміри на креслениках позначають розмірними числами на роз­мірних лініях.

Розмір вказують лише один раз.

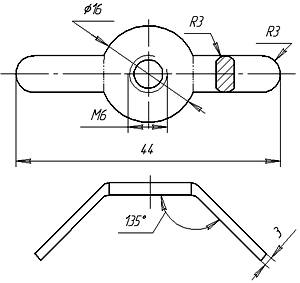

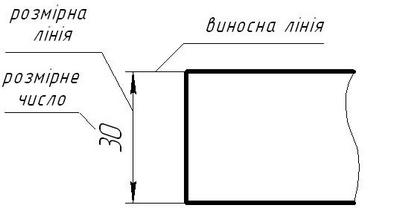

Межі вимірювання розміру вказують виносними лініями, які про­водять перпендикулярно до відрізка контуру зображення, розмір якого позначають. Розмірні лінії проводять паралельно до тих від­різків, розміри яких визначають.

Тема №3. Основи технічної графіки. Частина 1

Тема №3.

 Основи технічної графіки. Частина 1

А. Основні графічні документи

Креслення — графічний конструкторський документ, що виконаний за допомогою креслярських інструментів або спеціального програмного забезпечення та містить зображення деталі з відомостями, які необхідні для її виготовлення.

Креслення виконують на цупкому папері для креслення щільністю 140-200 г/м². Тоді як офісний папір має щільність 65-80 г/м². Навчальні креслення виконують переважно на розповсюдженому форматі А4. Розміри його 210х297 мм.

Зображення -  це контури деталі та її елементів, які розкривають форму та будову деталі. Для виготовлення необхідні розміри та написи (матеріал, особливості тощо).

Тема №2. Деревина як конструкційний матеріал

Тема №2.
Деревина як конструкційний матеріал

А. Деревина. Породи деревини

Дерево складається з трьох основних частин — коріння, стовбура та крони.

Типові та спеціальні деталі. З'єднання деталей

Тема №1.
Типові та спеціальні деталі. З'єднання деталей



Виріб може складатися з найпростіших частин, які називають деталями. Кожну з них не можна поділити на частини або розібрати, не зруйнувавши.



Деталь – це виріб, виготовлений з одного шматка матеріалу без застосування складальних операцій.
